Hydrodehn-Spannfutter SCHUNK, TENDO Silver

Artikel-Nr.: 241421 40/06

Artikel-Nr.: 3482623

Artikel-Nr.: 1417054

250,- €
237,50 € zzgl. MwSt. / pro Stück
Sie sparen: 12,50 € (5%)
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm bei 2,5 × D
- Bohrungen für Form JF bei Lieferung mit Gewindestiften verschlossen
- Bohrung für Datenträger optional

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX

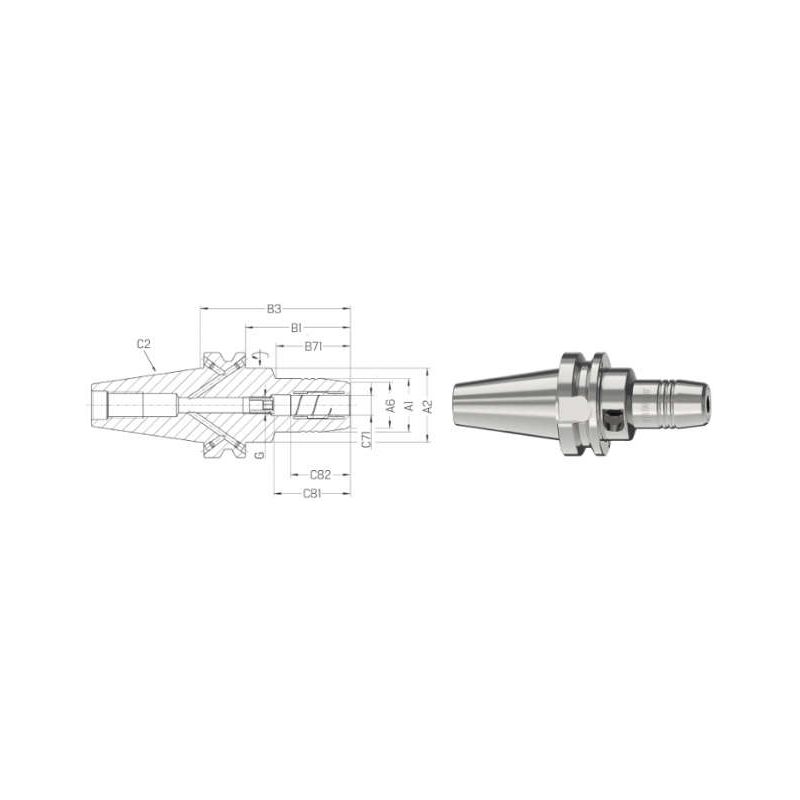

Technische Daten


Hersteller-Art.Nr.: 1417054
Precitool-Art.Nr.: 3482623
Körperdurchmesser (mm) [BD]: 26
Körperdurchmesser 1 (mm) [BD1]: 26
Körperdurchmesser 2 (mm) [BD2]: 44
Länge Körperdurchmesser 1 (mm) [LB1]: 63
Funktionslänge (mm) [LF]: 90
Kupplungsgröße maschinenseitig [DCON]: BT40
Kupplungsgröße werkzeugseitig: 6
A1 mm: 26
A2 mm: 44.5
B1 mm: 63
C71 mm: 6
Zolltarifnummer: 84661020
[A1] Körperdurchmesser 1 mm: 26
[A2] Körperdurchmesser 2 mm: 44
[A6] Umbruchdurchmesser: 22.0
[B1] Länge Körperdurchmesser 1 mm: 63
[B3] Kraglänge mm: 90.00
[B71] Funktionslänge mm: 43
[C2] Aufnahmegröße, maschinenseitig: BT40
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 6
[C81] Einspannlänge, max_ mm: 37.00
[C82] Einspannlänge, min_ mm: 27.00
